● 空壓轉角下壓缸主要使用在空間狹小，且無任何輔助壓板下，能夠輕易的夾持及放鬆工作。

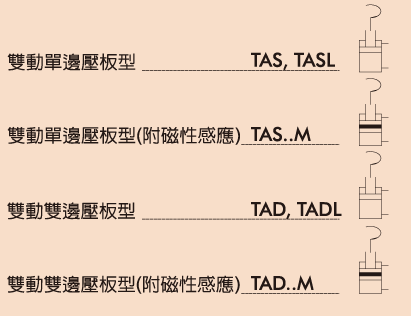

●本空壓轉角下壓缸為下拉式氣缸，並有五種規格及兩種可360° 任意安裝之壓板供選擇。
●在使用空壓轉角下壓缸時，若需增長壓板之長度時，請勿大於原長之1.5倍。
●建議使用空壓轉角下壓缸時，請加裝流量控制閥，避免因速度過快而損壞缸體及內部零件。
特性資料
| 型式 | TAS TAS..M | TASL TADL TAD TAD..M | |||||||
| 缸體內徑 (mm) | ?25 | ?32 | ?40 | ?50 | ?63 | ?32 | ?40 | ?50 | ?63 |
| 作動方式 | 複動式 | ||||||||
| 工作媒體 | 已濾清之壓縮空氣(潤滑或未潤滑) | ||||||||
| 最高壓力 (MPa) | 1.03 | ||||||||
| 使用壓力範圍 (MPa) | 0.1 ~ 0.7 | ||||||||
| 缸體材質 | 鋁合金 | ||||||||
| 轉角角度 | 90° ±2° (0° ,45° ,60° 亦可供應) | ||||||||
| 轉角方向 | 順時針或逆時針旋轉 | ||||||||
